井字形不銹鋼內浮盤

　　井字形不銹鋼內浮盤

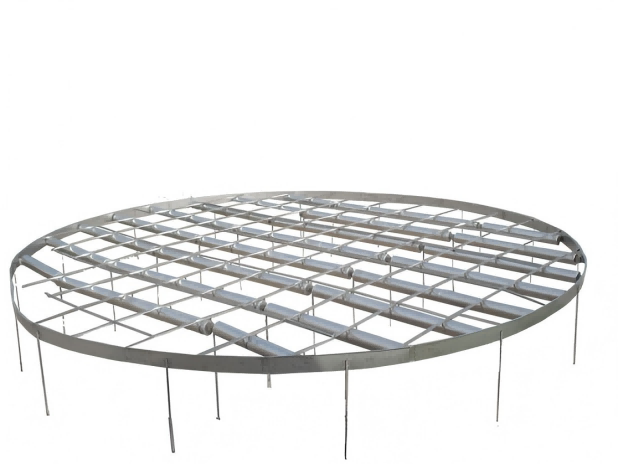

　　組裝式不銹鋼內浮盤采用了井字形結構。即浮盤的骨架成井字形;所用材料均為不銹鋼材質，增加浮盤的整體結構強度，相應延長了浮盤的使用壽命。

　　組裝式不銹鋼內浮盤技術采用了小截面浮子，確保每只浮子均可通過人孔，每只浮子采用不銹鋼板卷制成型，在浮子上面有一焊縫，浮盤運行時該焊縫處于液面以上，與介質不接觸，因而減少了泄漏的可能性。

　　外圈浮子集中分布，在外圈沿周邊密封帶附近，均勻設置了多個浮子，使密封帶受力均勻，減少了浮盤在運行過程中產生的密封帶與罐壁之間產生的摩擦力，同時也增加了密封帶附近的結構強度，保證了浮盤密封帶的運行安全，不會出現卡盤現象。

　　一、行業分類：

　　按浮盤材質分類：不銹鋼內浮盤、鋁合金內浮盤

　　按結構性能分類：井字形不銹鋼內浮盤、全接液箱式內浮盤、三角形不銹鋼浮盤、六邊形仿生浮盤

　　二、內浮盤產品執行標準：

　　1、產品符合《API650》標準之H內浮頂部分;

　　2、《SH3046-92石油化工立式圓筒形鋼制焊接儲罐設計規范》之內浮頂部分;

　　3、《SYJ1060立式圓筒形鋼制油罐設計技術規范》之內浮頂部分;

　　4、鋁合金材料符合《GB/T6892》及《GB/T5237》標準;

　　5、橡膠密封材料符合《GB/T5547》標準。

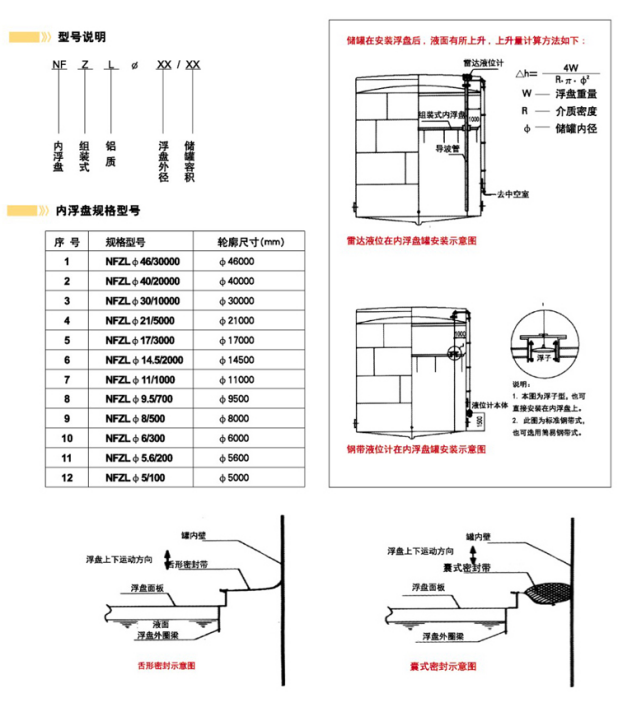

　　三、選型說明

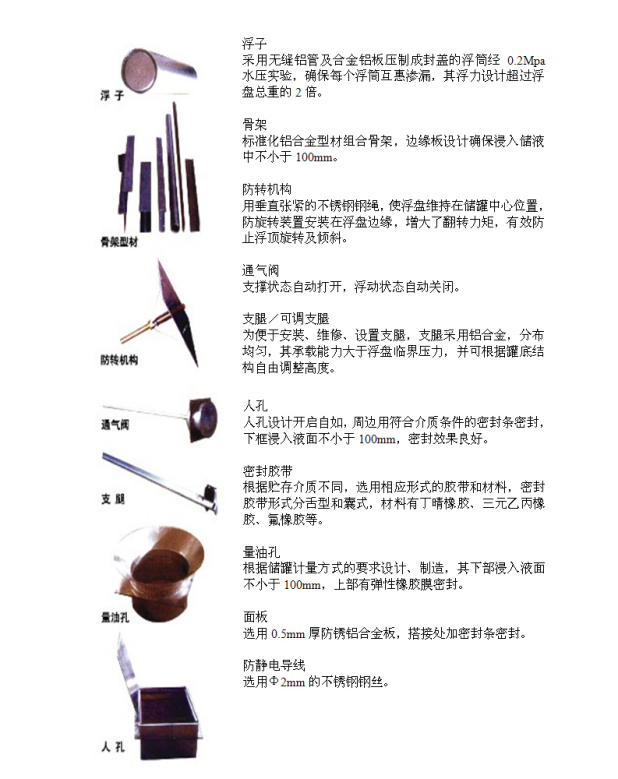

　　四、部件說明

　　五、浮盤技術、質量指標：

　　1、儲罐工作壓力正壓：1961Pa 負壓：490Pa

　　2、適用介質輕質成品油及其它易揮發性液體

　　3、操作溫度常溫

　　4、接地電阻<10歐姆

　　5、降耗率≥95%

　　6、浮力≥浮盤自重的2倍

　　7、浮筒直徑鋁浮盤185mm 鋼質浮盤260mm

　　8、浮盤高度1700mm~1800mm

　　9、浮盤正常使用壽命15年

　　10、浮盤周邊密封帶與罐壁搭量50±20mm

　　六、浮盤安裝、使用與維護：

　　內浮盤的現場組裝(即 內浮盤安裝)：是浮盤制造過程的第二階段，除客戶另有約定外， 內浮盤安裝由我公司派專業安裝隊進行現場施工操作。浮盤安裝是一個特殊的工藝過程，我公司為此制定了《內浮盤安裝操作規程》，安裝人員嚴格按此《規程》進行安裝。在安裝過程中安裝人員每天必須做好安裝日志，并對儲罐進行檢查(發現問題及時通知業主)，對浮盤安裝的每一工序進行自檢。安裝完畢，搞好浮盤衛生，并向業主提交《內浮盤安裝竣工資料》，進一步與業主配合搞好充水試驗。

　　內浮盤驗收完畢即可投入使用。合理的使用與維護是內浮盤正常工作的保障，業主應根據我公司提供的《內浮盤使用、保養與維護守則》進行日常的使用與維護。
