上位機系統配置

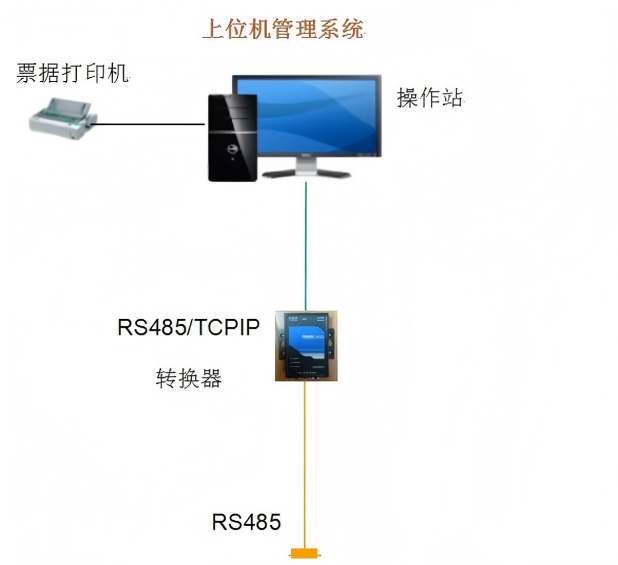

上位機管理系統部分

用于完成現場數據的采集和存儲、灌裝狀態畫面顯示、提貨單打印、遠程監控、數據管理、歷史數據查詢、報表打印等。上位機系統主要由計算機及計量控制管理系統軟件和門禁管理系統構成。主要包含以下軟硬件：

1）計算機：

2）打印機：票據打印機，針打，可打印5聯單；

3）UPS電源：

4）控制軟件：裝車系統監控軟件；裝車系統管理軟件，含開票管理、數據報表等功能；

5）通訊設備：RS485轉以太網協議轉換器，型號MB3180；

◎操作站用于工藝流程的操作及監視，設備狀態的監視、設備故障的監視及確認，圖形化動態顯示，現場檢測點的顯示、檢測和報警，工藝參數的設定、閥門的遠程控制、過程趨勢的顯示及存儲、故障及生產報表打印等。

◆畫面顯示功能，操作站均設有以下幾類畫面，操作站具備窗口功能，可同時顯示多種窗口，以下幾類畫面可任意組合。操作站所有操作畫面和顯示畫面均為全中文顯示。

1）菜單畫面　　2）流程圖畫面　　3）控制分組畫面　　4）回路參數畫面

5）趨勢圖曲線顯示畫面　　　　　 6）報警匯總畫面

◆票據功能，系統可以根據業主要求提供各式各樣的單據，方便業務管理。

1）裝車計劃單：銷售部門給裝車控制室提交相關車輛的裝車計劃

2）卸車計劃單：銷售部門給裝車控制室提交相關車輛的卸車計劃

3）產品交款單：提貨單位在銷售部門的交款單據

4）裝車通知單：裝車控制室給司機出具的裝車通知單

5）出貨單：裝車完畢后裝車控制室給司機提供的出貨單據

◆報警功能，系統可以產生以下幾類報警：

1）工藝過程報警　2）設備故障報警　3）連鎖動作報警　

4）緊急停車報警　5）其他自定義的報警

報警可以根據嚴重性和輕重緩急劃分不同的報警級別，不同級別的報警具有不同的表現形式。  報警在監控系統上可有以下幾種表現方式：

1）      文字提示：在發生報警的位置和報警畫面上均以文字顯示相應報警信息

2）      顏色變化：在發生報警的位置和報警畫面上以不同顏色標識不同的報警

3）      聲音報警：發生報警時，系統將以音響形式反映報警

4）      閃爍：在發生報警的位置，相應的測點對象閃爍，提示操作人員此處發生報警。

*所有產生的報警在報警產生時將自動存儲到數據庫。

*所有產生的報警均可在報警畫面上予以確認并消音。

*所有報警均可在報警畫面以中文顯示。

◆數據存儲和處理功能，對于實時測點數據、操作記錄、報警記錄等，監控系統均可自動存儲到數據庫中。在數據庫中這些數據還可分類存儲在不同的表格中，按不同的要求排序等。

◆連鎖及生產過程操作控制功能，在操作站能對現場被控設備（如閥門等）進行控制，實現裝車自動化管理。具有良好的人機界面，所有控制命令均有信息提示。當某些參數報警并處于緊急情況時，系統可產生連鎖，自動切斷相關設備。

◆報表生成及打印功能，操作站上位機軟件提供報表編輯工具，可根據用戶需要定制生成各類報表并可打印輸出。統可生成以下幾類報表：

1）  即時報表　　2）定期報表報警　　3）匯總報表　4）操作記錄報表　5）系統維護報表

◆操作安全，操作站設計3級以上操作口令，不同的操作員具有不同的操作員代碼和口令，口令和操作代碼可修改。系統的一些重要的相關操作均要驗證操作員代碼和口令，這些操作發生時系統將自動記錄操作員代碼、操作開始時間和結束時間以及操作內容。對于一些日常操作，系統也會給出相應提示。

◆趨勢數據輸出功能，操作站的實時數據和歷史趨勢數據可轉換為標準格式（如*.TXT、*.DOC及*.DBF）等數據文件格式輸出。

◆通訊功能，提供OPC、MODBUS 從站協議及數據庫等通訊接口，可方便的實現與其他系統的數據通訊。如果安裝相應的軟件組件WEBVIEW SERVER，其他系統可通過IE等瀏覽器瀏覽監控畫面和數據。
